國六專用車組合儀表指示燈說明
發布時間:25-02-17   來源:湖北同興專用汽車有限公司

很多用戶不知道國六車型與國五的多了哪些指示圖標。按指示燈功能可分為燈光類指示燈、油液類指示、操作類指示、故障報**類指示。今天我們就拿大運的儀表盤為例,來簡單介紹一下指示燈說明。

組合儀表界面(DY38200650):

/202502/1739773359_92fbd8f4ec17fe6e56b4.jpg

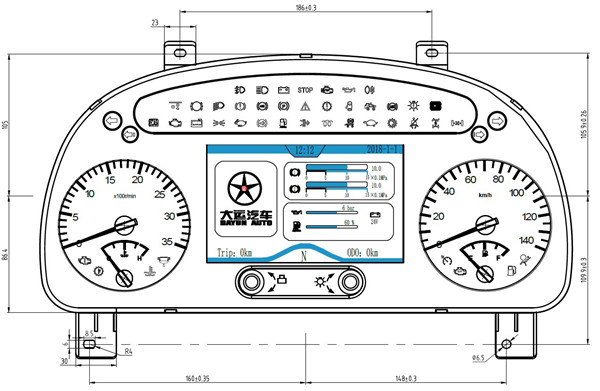

組合儀表界面(DY38200950):

/202502/1739773359_c810c55e5299aee11796.jpg

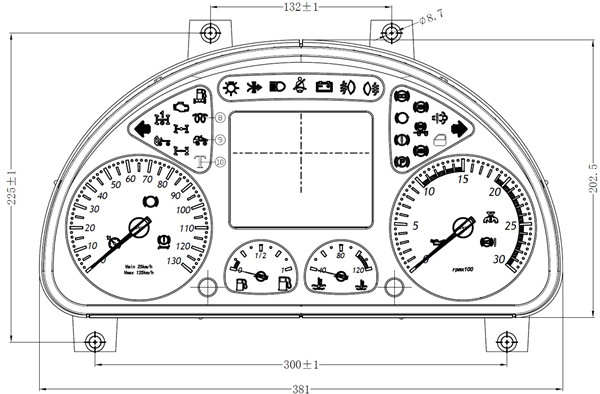

組合儀表界面(DY38200600):

/202502/1739773359_e87758b0fbac27f5810d.jpg

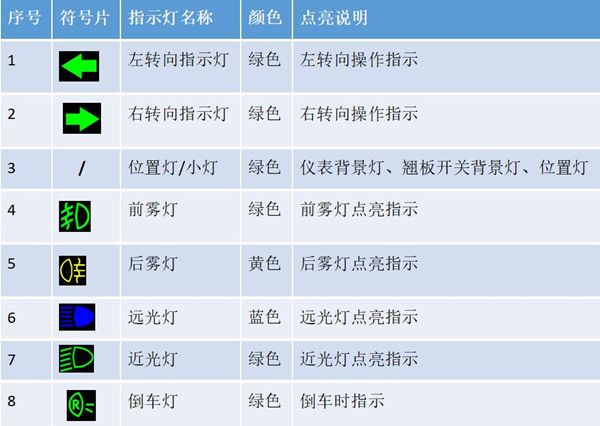

燈光類指示燈:

/202502/1739773360_526d9d02ad747c03da2d.jpg

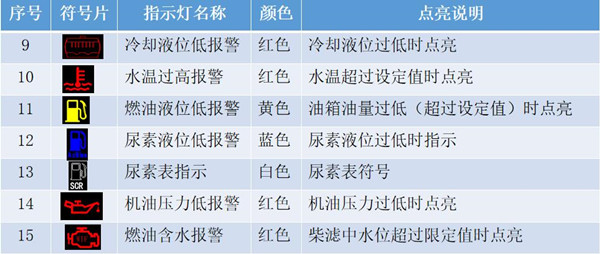

油液類指示燈:

/202502/1739773360_669d99dd7725985387be.jpg

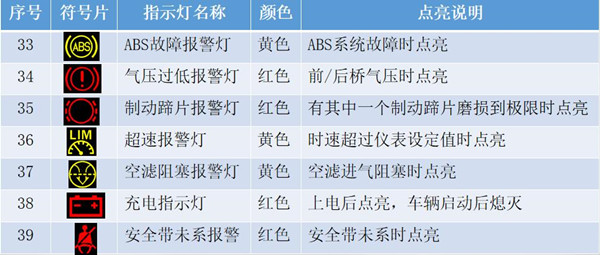

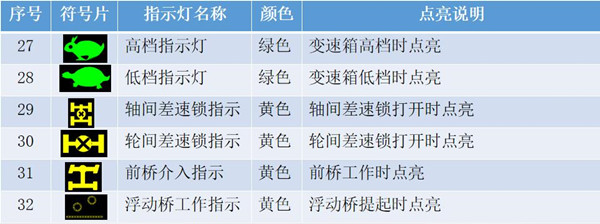

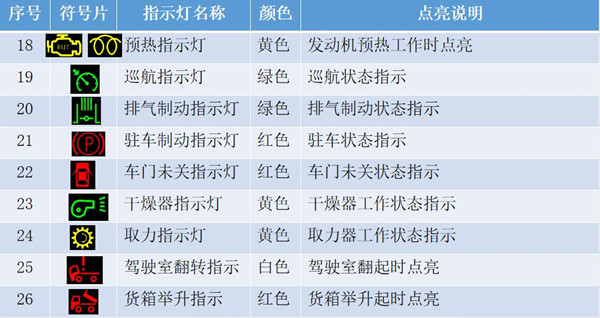

操作類指示燈:

/202502/1739773360_4c0e33f3050df18c4b42.jpg

/202502/1739773360_144899f81937aca8f9e8.jpg

常規故障報**類指示:

/202502/1739773360_a239d4011b3ad4c775f5.jpg

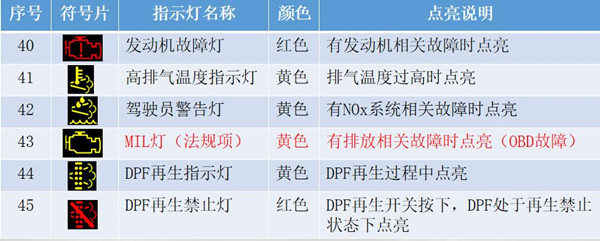

發動機及排放相關故障報**類指示:

/202502/1739773360_4bd96133892e5c1863c0.jpg

目前國六組合儀表與發動機相關的指示燈都已實現CAN報文驅動(SAEJ1939 標準)。默認傳輸速率 250kbps。

1、水溫表:Rx儀表接收ECU報文,報**由儀表**:

玉柴發動機水溫報**108℃,發動機限扭108℃;

濰柴發動機水溫報**108℃,發動機限扭110℃;

云內發動機水溫報**105℃,發動機限扭105℃。

水溫表顯示界面及**邏輯:

細化儀表水溫刻度顯示、增大白色區域、減小紅色區域。1)匹配玉柴、濰柴發動機:當水溫≤95℃時,按實際溫度顯示;當水溫在95℃~107℃區間時一直按98℃固定位置顯示;當水溫≥108℃時指針勻速移動指示到紅色區域并點亮水溫過高報**指示燈,按實際值溫度顯示。

2)匹配云內發動機的:水溫按實際值溫度顯示。

2、轉速表:Rx儀表接收ECU報文

3、尿素液位表:尿素液位傳感器輸入給發動機ECU,ECU輸出報文給組合儀表,儀表上電后,尿素液位顯示實際百分比,當尿素液位低于13%時,尿素液位報**點亮,當大于18%時,尿素液位報**熄滅。

4、機油壓力表:我司儀表機油壓力顯示均為相對值,儀表上電后未起動車輛時,機油壓力表無顯示,機油壓力過低報**常亮;正常起動車輛后,機油壓力表顯示實際壓力值(范圍0~0.1Mpa),同時機油壓力過低報**熄滅,機油壓力值隨油門開度增大而增大。

以上4個表全部不顯示則為CAN通訊故障,有一個不顯示就和線束沒有關系,需要采集報文信息,分析儀表是否有接收報文,發動機ECU是否發送報文。目前暫未遇到**種情況(儀表與發動機CAN通訊矩陣已固化,見儀表CAN報文匯總及發動機電控協議)。
